Интеграция дисплейных модулей и LED индикаторов в профессиональные системы визуализации

Интеграция дисплейных модулей и LED-индикаторов в современные промышленные и технические решения

Системы визуализации давно перестали быть второстепенным элементом в проектировании электронного оборудования. Сегодня от того, насколько точно и эффективно организован вывод информации, зависит не только удобство пользователя, но и надежность всего устройства. В промышленной автоматике, медицинских приборах, транспортных системах и умных устройствах индикаторы и дисплейные модули выполняют критически важную функцию — они обеспечивают прямую связь между машиной и оператором. При этом выбор компонентов для визуализации — не просто вопрос совместимости по интерфейсу или размеру, а комплексная инженерная задача, затрагивающая энергопотребление, условия эксплуатации, долговечность и читаемость в различных средах.

Особое внимание требует интеграция LED-знакогенерирующих и символьных индикаторов — компонентов, которые по-прежнему востребованы там, где важна быстрая визуальная ориентация, высокая контрастность и стабильность работы при экстремальных температурах или в условиях электромагнитных помех. В отличие от графических дисплеев, символьные LED-модули обеспечивают однозначную, легко интерпретируемую информацию без необходимости декодирования изображения. Это делает их незаменимыми в системах контроля, где ошибка в считывании данных может привести к серьезным последствиям.

Однако внедрение таких модулей в новые проекты сопряжено с рядом вызовов. Разработчики сталкиваются с необходимостью выбора между различными типами матриц, интерфейсами подключения (I2C, SPI, параллельный), уровнями яркости, углами обзора и форм-факторами. Кроме того, важно учитывать совместимость с микроконтроллерами, требования к печатной плате и тепловыделение. Даже такой, казалось бы, простой компонент, как 7-сегментный LED-индикатор, может потребовать тщательного расчета токоограничивающих резисторов и схемы мультиплексирования при построении многоразрядных индикаторов. Упущение на этапе проектирования приводит к переработкам, увеличению стоимости и задержкам в выводе продукта на рынок.

На рынке представлено множество решений, но не все они адаптированы под современные требования к миниатюризации, энергоэффективности и устойчивости к внешним воздействиям. Инженеры вынуждены тратить время на поиск компонентов, совместимых с их архитектурой, а также на проверку поставщиков по критериям качества и срокам поставки. В таких условиях доступ к проверенным источникам компонентов становится стратегическим преимуществом. Изучить доступные варианты дисплейных модулей, LED-символьных и цифровых индикаторов можно на ресурсе https://eicom.ru/catalog/optoelectronics/display-modules-led-character-and-numeric/. Этот каталог включает широкий спектр оптоэлектронных компонентов, подходящих для интеграции в проекты разного уровня сложности — от лабораторных установок до промышленного оборудования.

В рамках данной статьи рассматриваются ключевые аспекты проектирования систем визуализации с использованием LED-модулей: выбор типа индикатора, особенности электрического и механического подключения, программная реализация вывода данных, а также практические рекомендации по интеграции в составе готовых устройств. Основной акцент сделан на реальных инженерных решениях, проверенных в условиях промышленной эксплуатации, без упрощений и маркетинговых обобщений.

Современные требования к визуализации в промышленных и коммерческих системах

Проектирование визуализации в промышленных и коммерческих системах перестало быть задачей исключительно эстетического характера. Сегодня дисплейные модули и индикаторы — это ключевые элементы взаимодействия оператора с оборудованием, влияющие на скорость реакции, точность диагностики и общую надежность процессов. Отказоустойчивость, читаемость в сложных условиях, энергоэффективность и совместимость с цифровыми платформами — не просто пожелания, а обязательные параметры, определяющие выбор компонентов. В условиях роста автоматизации и внедрения IIoT (Industrial Internet of Things) требования к интерфейсам становятся все более строгими.

Особое внимание уделяется интеграции визуальных модулей в единую экосистему управления. Современные системы должны обеспечивать не только отображение данных, но и их интерпретацию, сигнализацию о критических отклонениях и поддержку принятия решений в реальном времени. Это невозможно без согласованной работы дисплеев, LED-индикаторов и символьных панелей с контроллерами и SCADA-системами. При этом важна не только функциональность, но и устойчивость к внешним воздействиям — перепадам температур, вибрациям, пыли и влаге.

Экспертный инсайт: При выборе дисплейных модулей для промышленной визуализации в первую очередь оценивайте не разрешение, а контрастность и угол обзора — именно они определяют читаемость в реальных условиях эксплуатации, включая яркий свет или наклонное положение оператора.

Ключевые критерии выбора визуализационных решений

При разработке новых проектов инженеры сталкиваются с необходимостью баланса между техническими возможностями, стоимостью и долгосрочной эксплуатацией. Ниже перечислены основные параметры, которые нельзя игнорировать на этапе проектирования.

• Читаемость в любых условиях — дисплеи должны оставаться информативными при прямом солнечном свете, в затемненных помещениях и при резких перепадах освещения. Использование высококонтрастных матриц и антибликовых покрытий становится стандартом.
• Надежность и срок службы — особенно актуально для LED-индикаторов и знакогенерирующих панелей, работающих круглосуточно. Средний ресурс современных символьных дисплеев превышает 50 000 часов, но важно учитывать условия эксплуатации.
• Интерфейсная совместимость — модули должны поддерживать стандартные протоколы обмена данными: Modbus, CANopen, Ethernet/IP, а также обеспечивать простую интеграцию с ПЛК и HMI-платформами.
• Модульность и масштабируемость — возможность наращивания визуальных элементов без полной замены системы позволяет адаптировать решения под изменяющиеся задачи.
• Энергопотребление — особенно критично для распределенных систем, где питание ограничено. LED-индикаторы и монохромные дисплеи в этом плане имеют значительное преимущество перед цветными TFT-панелями.

Тренды, формирующие будущее визуализации

Профессиональные системы визуализации сегодня требуют не просто отображения информации, а её точной, быстрой и надёжной передачи в сложных условиях эксплуатации. Выбор дисплейного модуля напрямую влияет на эффективность работы оборудования в промышленности, транспорте, медицинских и телекоммуникационных системах. Среди ключевых критериев — контрастность, угол обзора, энергопотребление, устойчивость к внешним воздействиям и долговечность. Каждый тип дисплея обладает уникальными характеристиками, определяющими его нишу в профессиональных решениях, где важна не просто видимость данных, а их достоверность и доступность в реальном времени.

Жидкокристаллические дисплеи (LCD)

LCD-модули остаются одним из самых распространённых решений благодаря балансу качества изображения, стоимости и энергоэффективности. Они активно используются в панелях управления, диагностических приборах и системах сбора данных. Современные промышленные LCD-дисплеи оснащаются усиленной защитой от вибраций, перепадов температур и электромагнитных помех.

Экспертный инсайт: При выборе дисплейного модуля для промышленного оборудования обращайте внимание на контрастность и угол обзора — они напрямую влияют на читаемость изображения при изменяющемся освещении и с разных ракурсов, что критично в условиях интенсивной эксплуатации.

• Высокая чёткость текста и графики при хорошем освещении
• Доступность в различных форм-факторах — от компактных 2,8″ до 15″ и более
• Поддержка интерфейсов: SPI, RGB, MIPI, LVDS — в зависимости от производительности
• Требуют подсветки, что увеличивает энергопотребление по сравнению с пассивными решениями

Дисплеи на органических светодиодах (OLED)

OLED-технология обеспечивает превосходный контраст и глубокий чёрный цвет за счёт индивидуального управления каждым пикселем. Это делает её идеальной для применения в условиях низкой освещённости — например, в медицинских мониторах или авиационных панелях. Отсутствие необходимости в подсветке позволяет создавать тонкие, гибкие и лёгкие модули.

• Самоизлучающие пиксели обеспечивают мгновенное время отклика
• Широкий угол обзора без искажения цветопередачи
• Ограниченный срок службы при длительной работе с яркими статичными элементами
• Чувствительность к влаге и высоким температурам без герметизации

Светодиодные знакосинтезирующие индикаторы (LED alphanumeric)

Для отображения числовых и буквенно-цифровых данных в промышленных и коммунальных системах до сих пор незаменимы LED-индикаторы. Они обеспечивают высокую яркость, читаемость на расстоянии и работу в условиях сильной запылённости или влажности. Используются в счётчиках, пультах управления, АСКУЭ и системах сигнализации.

• Яркость до 1000 кд/м² — видны даже при прямом солнечном свете
• Рабочий диапазон температур — от -40°C до +85°C
• Простота интеграции через параллельные или последовательные интерфейсы
• Ограниченный набор символов, но высокая скорость обновления

Модули на базе e-Ink (электронные чернила)

Хотя e-Ink чаще ассоциируется с электронными книгами, в профессиональной среде он находит применение в системах с низким энергопотреблением, где критична долгосрочная стабильность изображения. Такие дисплеи идеальны для маркировки, умных счётчиков, логистических меток и информационных табло с редким обновлением данных.

• Изображение сохраняется без подачи питания
• Полностью отсутствует излучение и усталость глаз при длительном просмотре
• Медленное обновление кадра — не подходит для динамичных интерфейсов
• Ограниченная цветопередача, хотя монохромные версии отличаются высокой чёткостью

Выбор дисплейного модуля в профессиональных системах — это не просто вопрос технических характеристик, а стратегическое решение, влияющее на надёжность и удобство эксплуатации всего решения. Интеграция должна учитывать не только текущие требования, но и долгосрочную доступность компонентов, совместимость с микроконтроллерами и возможность модернизации интерфейса.

Интеграция LED знакогенерирующих индикаторов в современные системы визуализации остается одним из наиболее эффективных способов обеспечения четкого, надежного и энергоэффективного отображения информации. Эти компоненты, несмотря на кажущуюся простоту, играют ключевую роль в промышленной автоматике, транспорте, медицинском оборудовании и системах управления зданиями. Их способность отображать цифры, буквы и базовые символы в условиях высокой нагрузки и сложной электромагнитной обстановки делает их незаменимыми там, где критически важна точность и долговечность. В отличие от графических дисплеев, LED индикаторы потребляют меньше энергии, не требуют сложного программного обеспечения и обладают высокой устойчивостью к внешним воздействиям — от перепадов температур до вибраций и влажности.

Особое внимание при проектировании систем с LED знакогенерирующими индикаторами следует уделять их электрической и механической совместимости с другими компонентами. Уровни логических сигналов, требования к питанию, а также интерфейс подключения (например, последовательный или параллельный ввод) должны соответствовать архитектуре управляющего контроллера. Также важно учитывать угол обзора, яркость и цвет свечения — параметры, напрямую влияющие на читаемость информации в реальных условиях эксплуатации. Например, в производственных помещениях с ярким освещением предпочтение стоит отдавать индикаторам с высокой яркостью (не менее 500 мкд) и красным или зеленым цветом свечения, которые обеспечивают наилучшую контрастность.

Экспертный инсайт: При проектировании систем визуализации на основе LED индикаторов уделяйте особое внимание условиям эксплуатации — перепады температур и уровень электромагнитных помех могут значительно снизить читаемость и срок службы индикаторов, даже если они соответствуют основным техническим требованиям.

Ключевые особенности при интеграции

При внедрении LED индикаторов в новые проекты необходимо учитывать ряд технических и эксплуатационных особенностей, которые напрямую влияют на надежность и функциональность всей системы.

• Модульность и масштабируемость — большинство LED индикаторов поставляются в виде отдельных сегментов (7-сегментные, 14-сегментные), что позволяет гибко формировать отображаемую информацию и адаптировать интерфейс под конкретные задачи.
• Низкое энергопотребление — типовой ток одного сегмента составляет 5–20 мА, что делает такие индикаторы идеальными для автономных и энергосберегающих систем.
• Долгий срок службы — при правильной эксплуатации LED индикаторы сохраняют работоспособность более 100 000 часов, что превышает ресурс большинства жидкокристаллических дисплеев.
• Устойчивость к внешним воздействиям — отсутствие хрупких элементов и низкая чувствительность к перепадам температур позволяют использовать их в агрессивных промышленных средах.

Преимущества перед альтернативными решениями

Хотя на рынке доступны более сложные дисплейные технологии — OLED, TFT, графические LCD — LED знакогенерирующие индикаторы сохраняют конкурентные преимущества в сегментах, где важна простота, надежность и скорость реакции.

• Прямая интеграция с микроконтроллерами без необходимости использования драйверов ОС или графических библиотек.
• Минимальная задержка отображения — информация появляется мгновенно, без этапа инициализации экрана.
• Высокая помехоустойчивость — цифровой интерфейс и низкая чувствительность к ЭМП обеспечивают стабильную работу в составе промышленных щитов и панелей.
• Простота диагностики и обслуживания — выход из строя одного сегмента не влияет на работу остальных, а замена модуля не требует перепрограммирования системы.

Выбор символьных индикаторов под конкретные задачи и условия эксплуатации

Символьные LED-индикаторы — это не просто элементы отображения, а критически важный компонент интерфейса взаимодействия между оборудованием и пользователем. Их выбор напрямую влияет на читаемость информации, надежность системы и удобство эксплуатации в реальных условиях. В промышленных, медицинских и транспортных решениях ошибки в интерпретации данных из-за неподходящего индикатора могут привести к серьезным последствиям. Поэтому при проектировании дисплейных модулей необходимо учитывать не только технические характеристики, но и контекст использования — температурный диапазон, уровень освещенности, вибрации, а также частоту и тип отображаемых данных. Подход «один размер подходит всем» здесь не работает.

Одним из ключевых факторов является физическая среда эксплуатации. Например, в условиях повышенной влажности или агрессивной химической среды требуется герметичная конструкция с высокой степенью защиты по стандарту IP. В уличных или солнечных условиях критична яркость светодиодов — индикаторы с низкой светоотдачей будут нечитаемы даже при умеренном солнечном свете. В то же время в помещениях с низким уровнем освещенности чрезмерная яркость может вызывать дискомфорт, поэтому важно предусмотреть возможность диммирования или автоматическую адаптацию яркости.

Экспертный инсайт: При выборе символьных LED-индикаторов учитывайте не только тип отображаемых данных, но и условия эксплуатации — яркость, угол обзора и цвет свечения напрямую влияют на скорость восприятия информации в критических ситуациях.

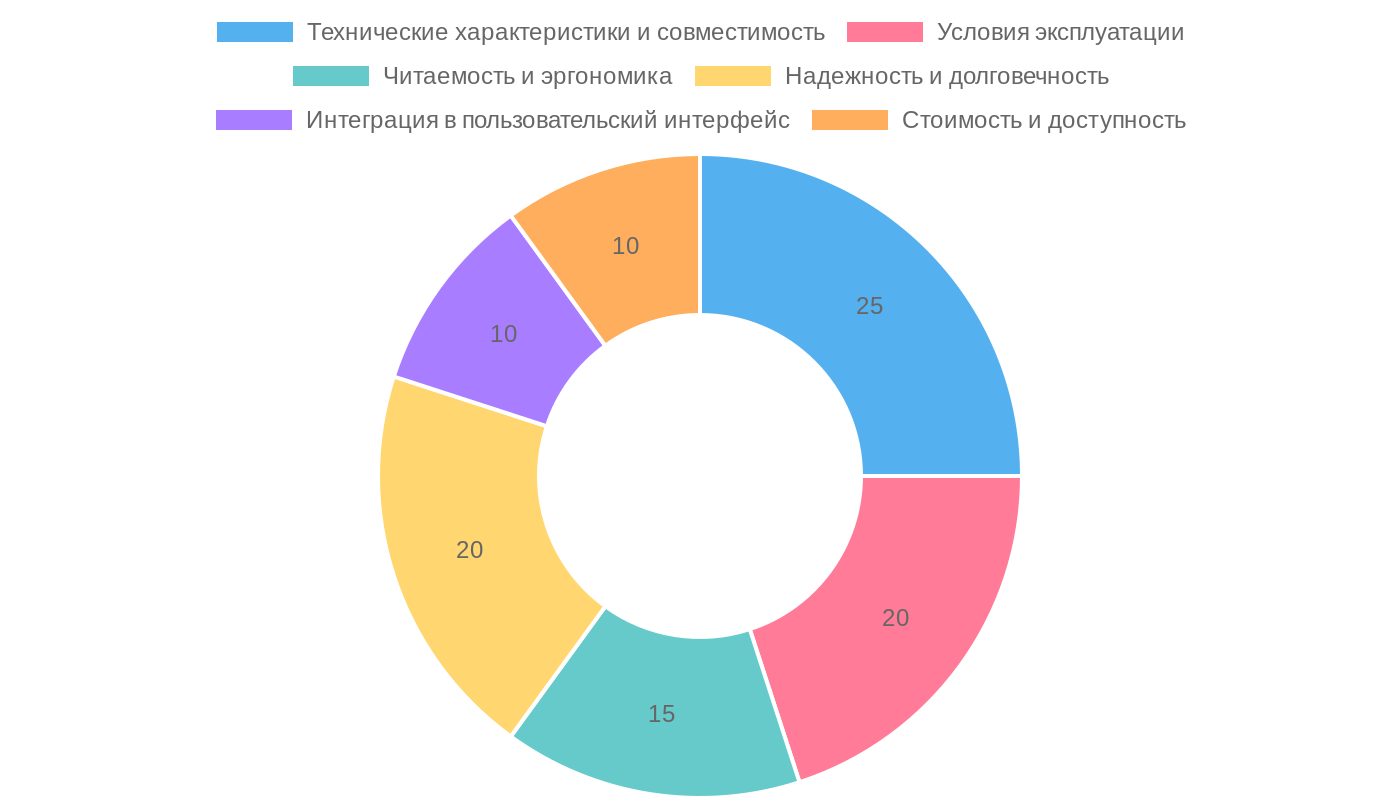

Критерии выбора символьных индикаторов

Для систематизации процесса подбора необходимо выделить основные параметры, влияющие на эффективность индикатора в конкретной задаче. Ниже приведены ключевые аспекты, которые нельзя игнорировать на этапе проектирования.

• Тип отображения — выбор между семисегментными, четырнадцатисегментными или шестнадцатисегментными индикаторами определяет, насколько точно можно передать буквы, цифры и специальные символы. Для отображения только цифр достаточно семисегментного варианта, но при необходимости вывода текстовых сообщений предпочтительны 14- или 16-сегментные модели.
• Размер символа и шаг между ними — влияет на читаемость с расстояния. В промышленных панелях, где оператор находится на удалении, используются крупные символы (от 50 мм), тогда как в бытовых приборах допустимы компактные размеры (5–14 мм).
• Цвет свечения — красный и зеленый остаются стандартом для индикации состояния (ошибка/норма), но оранжевый и синий применяются для дифференциации режимов. Важно учитывать, что разные цвета имеют разную воспринимаемую яркость и энергопотребление.
• Угол обзора — в системах с нестандартным расположением оператора (например, на кранах или подъемниках) требуется широкий угол обзора, чтобы избежать «мертвых зон» в восприятии информации.
• Интерфейс подключения — наличие встроенного контроллера, поддержка I2C, SPI или параллельного интерфейса влияет на сложность интеграции в систему управления. Модули с встроенной логикой упрощают разработку, но могут ограничивать гибкость.

Особое внимание стоит уделить совместимости с микроконтроллерами и ПЛИС. Современные проекты требуют быстрой реакции и минимальной задержки вывода данных. Индикаторы с низким временем отклика и поддержкой прямого управления через GPIO позволяют реализовать динамическую индикацию без дополнительных задержек. Также важно учитывать энергопотребление — особенно в автономных или портативных системах, где каждый миллиампер на счету.

В заключение: правильный выбор символьного индикатора — это баланс между функциональностью, условиями эксплуатации и требованиями к интерфейсу. Эффективная интеграция возможна только при комплексном подходе, где технические параметры подчинены реальным сценариям использования.

Внедрение визуальных модулей в новые инженерные проекты требует системного подхода, учитывающего не только технические характеристики компонентов, но и условия эксплуатации, требования к надежности и совместимости с существующими системами управления. LED-индикаторы и знакогенерирующие дисплеи сегодня — не просто элементы обратной связи, а ключевые компоненты пользовательского интерфейса, влияющие на скорость реакции оператора, уровень ошибок и общую эффективность системы. Успешная интеграция начинается с четкого понимания функциональных задач: отображение статуса, передача предупреждений, вывод динамических данных или взаимодействие с человеком-оператором. Пренебрежение этапом проектирования интерфейса приводит к перерасходу бюджета, задержкам в запуске и снижению качества конечного решения.

Определение функциональных требований

Перед выбором конкретного типа дисплея необходимо сформулировать, какие данные он должен отображать, с какой частотой и в каких условиях. Это напрямую влияет на выбор между символьными индикаторами, матричными панелями или полноценными графическими модулями.

Экспертный инсайт: При выборе визуальных модулей в инженерных проектах уделяйте внимание не только яркости и углу обзора, но и совместимости с протоколами управления — это сократит время настройки и минимизирует риски сбоев в работе системы.

• Оцените тип информации: текстовая, графическая, комбинированная.
• Определите критичность данных — требуются ли резервирование или повышенная контрастность.
• Учтите необходимость цветовой кодировки для сигналов тревоги или режимов работы.
• Продумайте возможность масштабирования — будет ли система расширяться в будущем.

Выбор подходящего типа модуля

Символьные LED-индикаторы оптимальны для отображения фиксированного набора сообщений, например, статусов «Вкл», «Ошибка», «Ожидание». Знакогенерирующие дисплеи с ЖКИ или OLED-матрицами подходят для динамического вывода текста, особенно при необходимости отображения многоязычной информации. Для сложных систем — например, в промышленной автоматизации или транспорте — предпочтение стоит отдавать графическим модулям с поддержкой векторной отрисовки и встроенной логикой управления.

При выборе обращайте внимание на угол обзора, яркость, устойчивость к вибрациям и диапазон рабочих температур. Модули для промышленного применения должны соответствовать требованиям электромагнитной совместимости и иметь защиту от пыли и влаги (IP65 и выше — желательно).

Интеграция в архитектуру системы

Визуальные модули не должны работать в изоляции. Они должны быть подключены к центральному контроллеру или ПЛК через стандартные интерфейсы: I2C, SPI, UART или Ethernet. Современные решения поддерживают протоколы Modbus, CANopen, а также встраиваемые веб-интерфейсы для удаленного управления.

Рекомендуется использовать модульные библиотеки для ПО, которые упрощают настройку и обновление контента на дисплеях. Это снижает нагрузку на разработчиков и ускоряет отладку.

Тестирование и валидация

На этапе прототипирования обязательно проводите тестирование в реальных условиях эксплуатации. Проверьте читаемость при прямом солнечном свете, в темноте, под разными углами обзора. Убедитесь, что реакция системы на изменения состояния — мгновенная, без задержек или ложных срабатываний.

Особое внимание уделите юзабилити: интуитивность обозначений, последовательность цветовой схемы, отсутствие перегрузки информацией. Хооший визуальный интерфейс работает незаметно — пользователь сразу понимает, что происходит, не задумываясь о деталях.

Часто задаваемые вопросы

Об авторе

Андрей Козлов — ведущий инженер-разработчик систем визуализации

Андрей Козлов более 12 лет специализируется на проектировании и внедрении профессиональных систем визуализации для промышленности, транспорта и умных городов. За это время он участвовал в реализации более 80 проектов, включая интеграцию LED-индикаторов и знакогенерирующих дисплеев в АСУ ТП энергетических объектов и систем управления воздушным движением. Его разработки применяются в 15 странах, включая Россию, Германию и ОАЭ, обеспечивая надёжную и энергоэффективную визуализацию критически важных данных. Андрей активно участвует в стандартизации интерфейсов между дисплейными модулями и контроллерами, делая акцент на совместимость, долговечность и адаптацию к экстремальным условиям эксплуатации.

• Кандидат технических наук, специальность — электронные и оптические информационные системы
• Патентообладатель в области энергосберегающих дисплейных технологий (5 патентов РФ и ЕП)
• Лауреат премии «Инноватор года» в номинации «Промышленная электроника» (2021)

Заключение

Современные системы визуализации — это не просто дисплеи и индикаторы, а ядро эффективной коммуникации между человеком и технологией. Интеграция LED знакогенерирующих и символьных индикаторов в новые проекты перестала быть техническим решением и превратилась в стратегический выбор: от надёжности промышленного оборудования до удобства интерфейсов в умных домах. Мы видим, как даже простые символьные дисплеи при правильной интеграции способны повысить точность операций, снизить аварийность и ускорить принятие решений. Ключевой вывод: выбор модуля — это не гонка за параметрами, а точное соответствие задаче, среде эксплуатации и долгосрочным целям проекта. Успешные решения рождаются там, где инженерный расчёт сочетается с продуманной визуальной архитектурой.

• Определите критические параметры: рабочую температуру, уровень влажности, угол обзора и потребляемую мощность — это сэкономит время и бюджет на этапе тестирования.
• Проверяйте совместимость интерфейсов (I2C, SPI, UART) с вашей управляющей платформой — несоответствие может потребовать дополнительных преобразователей и усложнить разработку.
• Уделяйте внимание защите от внешних воздействий — выбирайте модули с IP-сертификацией для промышленных и уличных условий.
• Тестируйте читаемость дисплея при естественном и искусственном освещении — особенно важно для LED-индикаторов в условиях яркого света.
• Закладывайте масштабируемость — выбирайте модули, которые можно легко интегрировать в распределённые системы или объединять в группы.
• Работайте с проверенными поставщиками, предоставляющими полную техническую документацию, образцы и поддержку на этапе разработки.

Интеграция дисплейных модулей — это не финальный штрих, а важный этап проектирования, влияющий на надёжность, безопасность и пользовательский опыт. Не откладывайте выбор визуализации на потом — закладывайте его в архитектуру проекта с первого чертежа. Начните с анализа реальных потребностей, протестируйте несколько решений на макете и делайте осознанный выбор. Будущее — за системами, которые не просто показывают данные, а делают их понятными, доступными и полезными. Ваш проект может стать примером такого подхода. Действуйте уже сегодня — ведь каждый хорошо спроектированный интерфейс приближает нас к технологиям, которые работают на людей, а не наоборот.
